处理器可以连接几台功放?

发布时间:2024-06-07

浏览次数:117

处理器的一个输出通道,
并接多少台功放是合理的?

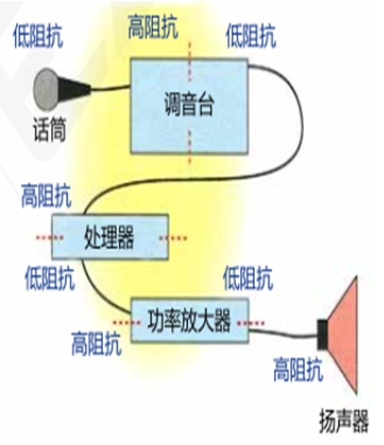

音频系统链路中,
输出阻抗与输入阻抗的意义何在?
如何匹配是合理的?



在项目设计或者应用中经常会遇到一个非常实际的问题:
处理器输出通道数量较少,而功放数量较多,处理器输出与功放输入之间硬件无法一一对应进行连接。如果配置有源信号分配器,那么有源信号分配器将决定整套系统的安全性与声音动态品质。

处理器的一个输出通道可以并接多个功放吗?

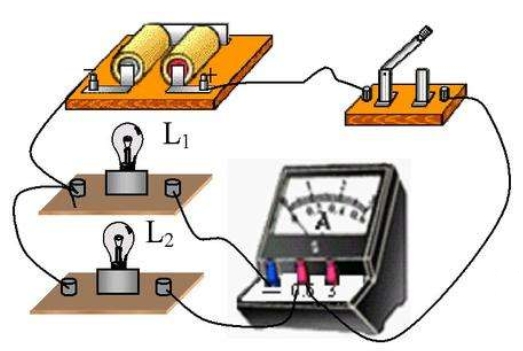

功放的信号LINK输出端口,在功放内部是与输入端口并联结构,因此使用功放的LINK端口连接下一台功放,也属于信号并联结构。
处理器的一个输出通道能否并接多个功放?这就需要了解处理器的输出阻抗是多少以及功放的输入阻抗是多少了。


.输出阻抗越小,驱动下一级的能力越强:输出电压恒定不变的情况下,如果输出阻抗越小,产生的驱动电流越大,因此驱动能力越强。

.输入阻抗越大,越容易被驱动:输入电压恒定不变的情况下,如果输入阻抗越大,允许被驱动的电流越小,因此容易被驱动。所以只要满足输入阻抗值 ≥ 输出阻抗值X10倍这种关系即可!

举例:
一台处理器输出通道的阻抗是600Ω,功放的输入阻抗为10000Ω(10KΩ)。

如果两台功放并联(输入阻抗为5000Ω)连接处理器的一个输出通道(600Ω),因此输入阻抗值(5000Ω)小于输出阻抗值X10倍(6000Ω)。结论为这款处理器一个输出通道只能连接一台功放。

 一台处理器输出通道的阻抗是200Ω,功放的输入阻抗为10000Ω(10KΩ)。

如果五台功放并联(输入阻抗为2000Ω)连接处理器的一个输出通道(200Ω),系统满足输入阻抗值(2000Ω)等于输出阻抗值X10倍(2000Ω)。结论为这款处理器一个输出通道可以连接五台功放。
